cital cital ale tam sa o tom pisalo v pripade zapojenia velkej tlmivky pri  rieseni zapojenia z malou tlmivkou to tam nikde napisane nieje ba dokonoca tuna  pise chlapik ze on pouzil  tlmivky z neonky  http://www.svarbazar.cz/phprs/view.php? … 2007052301  tuna dalsi  http://www.svarbazar.cz/phprs/view.php? … 2007080201    ties je to tlmivka na striedavy prud a hovoria ze to ide , fajn tak ked spojim tlmivky paralelne co sa stane ked seriovo  co sa stane  mam  4 x 150 w  tlmivky mam ich dat do serie alebo paralelne ?  a kde sa da zohnat  kondenzator 4 milifarady na 200 V ?  alebo si myslel mikrofarady ?

No tak zkus dát ty čtyři serioparalelně.

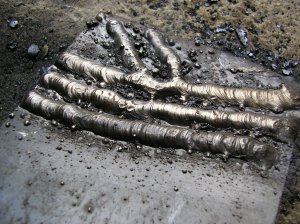

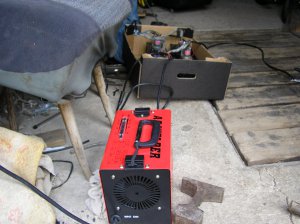

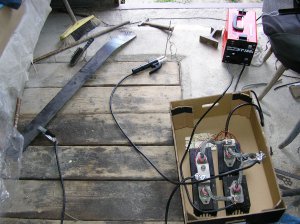

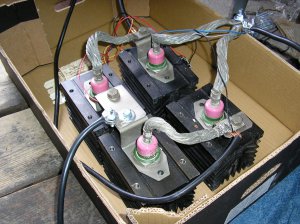

no tak som to skusil  pozapajat a nieco s tym povarit  ,  napetie ac 48 V  napetie dc  68,5 V  , obluk chyti skoro na prvy sup  ( subiektivny dojem oproti  ac )  problem je ale zhasinanie obluku , pocas vyvarenia jednej elektrody obluk asi 5 krat na pol sekundy zhasol  a to som elektrodu drzal v rovnakej vyske , cize chapem vyznam tej 400w tlmivky nakolko ja tam mam zatial paralelne 2 x 40 w   , kondezator je  100V  4700 uf  prikladam nejake fotky + zvary  ( vsetky su uz robene dc )  zvarovane bolo rutilkou er117

Editoval gegoo (27-07-2015 20:44:51)

Tak si sežeň bazické a máš tam nejspíše málo proudu . A alespoň v mojich rukách je s bazickou oblouk klidnější .

A já myslím , že nemyslíš dobře . Namaluj si na papír průběhy proudu a stav při přerušení obvodu a při trvalém zkratu . Potom si přidej fci tlumivky a to v obou případech , při jejím zapojení v přívodu k usměrňovači a potom na jeho vývodu .

Ale to je nesmysl . Aby měla v sobě tlumivka tolik energie , aby udržela oblouk , tak se , jak to bývalo v praxi , velikostí (mechanickou) blížila velikostí trafu .

gegoo napsal(a):

no tak som to skusil  pozapajat a nieco s tym povarit  ,  napetie ac 48 V  napetie dc  68,5 V  , obluk chyti skoro na prvy sup  ( subiektivny dojem oproti  ac )  problem je ale zhasinanie obluku , pocas vyvarenia jednej elektrody obluk asi 5 krat na pol sekundy zhasol  a to som elektrodu drzal v rovnakej vyske , cize chapem vyznam tej 400w tlmivky nakolko ja tam mam zatial paralelne 2 x 40 w   , kondezator je  100V  4700 uf  prikladam nejake fotky + zvary  ( vsetky su uz robene dc )  ]

Tady je zapojení které funguje dobře na rutilky i bazický elektrody. U rutilek je dokonce o dost lepší zapalování než s invertorem, prakticky na první dotyk. http://samb.rajce.idnes.cz/Usmernovac_k_trafosvarecce

Editoval samb (30-07-2015 10:40:08)

Pertinax by byl lepší.

Myslíš třeba za 10kg kladivo??

Prosím o radu.
Vedel by mi niekto povedať ,ako vypočítať hodnotu predradeného rezistora pre tyristor v zapojení ako dióda?
Potrebujem to namiesto tých dvoch malých pomocných diód v usmerňovači s malou tlmivkou.
Napájanie je 51V striedavých a každý tyristor spína v podstate len jednu polvlnu.
Tyristor ma spínací prúd 80 mA
51V : 2 (jedna polvlna) = 25,5V x 1,41= 35,95V maximálna hodnota striedavého napätia na polvlnu?
R=U:I = 35,95V : 0.08A = 449 ohm.
Je to správne , alebo sa berie plná hodnota  napätia  ( 51V AC *1,41? ) ?.
Vopred vďaka za rady.

Editoval m.evil (17-01-2017 23:28:25)

Je to T16R/1000 TYP 220
Mal by byť na 15A a tuším tam bolo označenie ČKD.
Datasheet som nenašiel na nete , iba v jednej starej knihe a to iba T16/1000 bez písmena R
Podľa schémy by mali ísť až 20A diódy.
Mám ale vyskúšané ,že to vydržali aj 10A diódy ,tak dúfam že tie tyristory tiež vydržia .
Potrebujem skrátka ten pomocný obvod nejak vypínať.
Pokusy s 30A relé boli neúspešne ,lebo natiahlo oblúk medzi kontaktami a roztavilo ich.
Tak by som dal nejaké signálové relé priamo na G tyristora a vypínal by som to pomocou nich .

Editoval m.evil (17-01-2017 23:39:58)

Datasheet jsem nenašel,ale tady je popis úpravy tyristoru jako diody.
http://www.svarbazar.cz/phprs/view.php? … 2007042601
Je třeba docílit toho,aby tyristor otevřel co nejdříve a aby po otevření nedošlo k přetížení řídící elektrody.
