bobobo · 25-03-2011 06:48:37

Alle , alle blá, blá . Musíš si soptíku nejprve opsat všechny prvky na papír - jejich pracovní napětí a spotřebu , třeba bude nutné mít při nešťastné sestavě trafa dvě nebo jedno s dvěma vinutími . Opiš sem . Nakonec bude možná i popis na původním podavači , kde by se mohl k něčemu pomocnému i tento zdroj využít .

varok · 25-03-2011 23:37:49

Alle: tentokrát s vámi nemohu opět souhlasit. Tzv. ŘJ svářeček CO je v podstatě řídící centrum, které se stará o to, aby se v určitý čas po zmáčknutí tlačítka na hořáku zapl el. plynu, posuv, sv. trafo apod. Po uvolnění zase naopak, kdy se v určitém pořadí s určitou prodlevou vypínají posuv, po chvíli sv. trafo a po další chvíli el. plynu. U levnějších svářeček jako mám já se třeba ani nevypíná sv. trafo a ŘJ je jen obyčejný regulátor motorku posuvu.
U dražších svářeček jednotka řídí i předfuk a dofuk plynu, režim 4T a 2T a různé jiné. Tyto jsou už většinou řízené mikroprocesorem.
Relátka na ŘJ podle mě teprve spínají stykač, který spíná sv. trafo. Posuv bývá spínán většinou jen relátkem, triakem, tyristorem, výk. tranzistorem nebo bůhví čím ještě. Je plno různých zapojení, každý výrobce má to své.

Soptík · 28-03-2011 12:51:57

No takže pánové, 6 let jsem študoval elektrikařinu a elektroniku. Takže výkon si spočítat zvládnu. A výroba desky je otázka času, tedy spíš lenosti. Jinak stykač i ele-ventil mám 24Vss. Řízení motoru bude PWM a doplněn bude řízenou brzdou. Předfuk i dofuk zatím neřeším.

boob · 28-03-2011 20:55:57

Tak jsem se o vikendu dostal na chatu a zatím jsem neměl čas to namontovat,musel jsem dělat okolo.Zkusil jsem jen jestli ten posuv dostanu do svářečky.Vypádá to že po nějakých úpravách se to povede,zatím jem jen provrtal a přiletoval kulatinu ke šroubu na zpasování posuvu k eurozásuvce.Pořád mě víc bolí ta elektronika.Starý posuv má 1,5A a nový má 3,5A.Zkoušel jsem ho zapojit jen vedle a jede i při brzdění kladek rukama.Nevím jestli to pak při delší zátěži vydrží.Transformátor je dělený 24V pro posuv a pak je tam ještě vývod pro ovládací desku,asi jiný volty.Napadlo mě tam dát ještě jedno výkonější trafo jen na 24V,ale nevím jestli by to vydržely ostatní součástky.V elektornice jsem na tom hodně slabě,tak mě nekamenujte.

varok · 29-03-2011 16:08:47

Nějak jsem to nepochopil. Původní podavač měl motorek na 24V, proud 1,5A. Nyní máte jiný podavač, který je opět na 24V, ale už si motorek veme 3,5A a deska s elektronikou má napájení třeba 12V? proto máte nyní transformátor s napětím 24V a proudem třeba 2A a jedno vinutí s napětím těch 12V a pár mA pro elektroniku?
Pokud tomu tak je, mohl by jste dát silnější trafo, třeba 24V a 4A, a z toho napájet jen motorek podavače. Pak by trafo mělo ještě jedno vinutí 12V a proud pár mA pro elektroniku.
Nebo dejte trafo jen na 24V a třeba 5A, kterým budete napájet podavač a napětí pro elektroniku můžete snížit třeba stabilizátorem 12V, ale asi by byly velké ztráty na stabilizátoru.

boob · 30-03-2011 20:25:20

Myslel jsem to tak,že to trafo bych přidal jen pro vývod 24V pro posuv drátu a nevím, jestli to třeba ještě nenapájí ventil pro pouštění plynu,nezkoumal jsem to tak podrobně. (transformátor jsem sehnal 24V 6,6A).To druhé bych tam nechal, jen pro využití toho vývodu napájení elektroniky,vývod 24V by byl nevyužitý.Obavy mám ze součástek které ovládají ten posuv,nevím jak a čím je to spínané a jak jsou regulované otáčky?

bobobo · 31-03-2011 07:13:36

Bez zjištění reálu - regulace tyristorová nebo PWM , nelze pokračovat .

boob · 31-03-2011 18:37:58

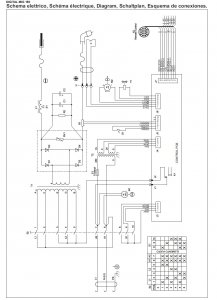

Tady je schéma,ale ta deska tam není podrobnější.

Soptík · 09-05-2011 20:10:51

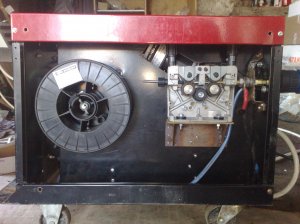

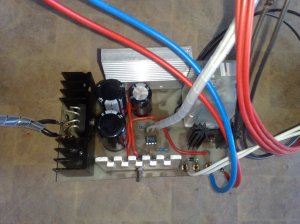

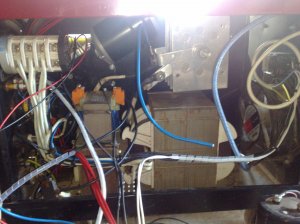

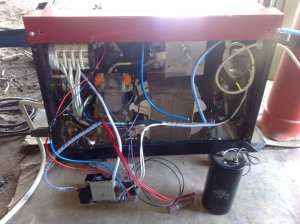

tak tady je pár fotewk upraveného MIG/MAG stroje s čtyř-kladkou.

Zatím je to jen vrabčí hnízdo a není zapojenej hlavní konďus, ale pracuje se na tom

alll · 10-05-2011 09:42:09

čim jste řezal diru na motor toho podavače?

boob · 10-05-2011 19:35:56

Už jsem to tam taky napasoval a přidal trafo pro pohon.Vypadá,že to chodí ale víc to prská a ty sváry se mě taky nějak nezdají.Zkoušel jsem různé rychlosti a ampéry (v MAG jsem amatér,v práci svářím autogenem,MMA a Tigem) Nevím jsetli to je tou výměnou a nebo nešetrným zacházením zlodějů,kterým svářečka vypadla s okna ,asi metr a odneslo to madlo a vyvrácený kolečka,snad se nepoškodilo i něco jiného.Spodek jsem vyztužil dvěma úhelníkama.Musím to lépe prohlédnout.

Soptík · 10-05-2011 19:42:33

Celý ten středový panel jsem měl venku a vykrojil jsem to přímočarkou. Ale byla to pakárna. Kroutilo se to a vybrovalo to.

alll · 10-05-2011 21:34:31

vypada to velice dobře..

Soptík · 10-05-2011 21:48:23

dneska jsem si v práci udělal novou objímku na hlavní konďus, tak jestli bude zítra čas tak ho tam namontuju a zapopjím.

Kareldeda · 02-06-2011 14:53:05

Zdědil jsem starou svářečku, výrobce DELTA Třebíč DTD 250 nemám návod k obsluze (prospekt) Jsem svářeč začátečník,domácí kutil.Prosím o Váš názorna na tuto svářečku a jestli s ní má někdo zkušenosti,nebo prospekt.Předem děkuji Kareldeda

zdeště · 02-06-2011 19:33:37

Dobrý den,
bez obav něco podobného dnes koupíte jen za drahé peníze. Návod není třeba.
S pozdravem Zdeště
