#26 18-02-2020 21:35:22

spikelet
Člen
Registrovaný: 08-06-2014
Příspěvky: 110

Re: ETP Bratislava Compact 160

Tady asi moc neporadim. Jedno je jiste a to, ze pritlacna kladka s ozubenim pro jeji pohon by se do toho pritlacneho ramene nevesla. Takze tam bude pouze lozisko. Dela to takhle vic vyrobcu podavacu. Tady se toho bat nemusis. Co se tyka hnane kladky, tak ta urcite by mela byt kalena. A kdyz vidim, kolik hnaci hridelky jeste trci nad kladku, tak by tam mohla pasovat tady ta vyssi kladka. Cela hnaci hridelka by byla schovana v kladce a pasoval by tam i ten kryci a jistici kloboucek. Pokud ma hridelka motoru prumer 8 mm, tak by tam mela pasovat. https://www.svarecky-obchod.cz/prisluse … as-mig.htm
Kladek je na trhu spousta, musis vybrat podle rozmeru hridelky motoru a polomeru osy hridelky motoru a osy dratu. Snad si rozumime.

Editoval spikelet (18-02-2020 21:37:48)


Prace - Fronius Trans Steel 2700 (je to mrdka). Esab Sentinel A60
Doma - Omicron Gama 141, WTL MAGIC AC/DC GMIG 220 C. Kowax KWX 730.

Offline



#27 18-02-2020 21:40:54

davor
Člen
Místo: MSK
Registrovaný: 15-03-2017
Příspěvky: 565

Re: ETP Bratislava Compact 160

Na přítlak drátu v podavači to ložisko bohatě stačí. Kladky asi bývají povrchově kalené, důležitější ale bude vhodný tvar drážky.


Telwin Tecnica 144, [url=http://www.svarforum.cz/forum/viewtopic.php?pid=110195#p110195]MacAllister MSMW200A[/url], Proteco P800E-C, ERS-50, Meva Pb :-)

Offline



#28 18-02-2020 23:11:09

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1363

Re: ETP Bratislava Compact 160

Presne tak. Keďže ako uvádza Mrketa, kladka je vyrobená, takpovediac amatérsky, čo by nemuselo byť na závadu, keď je dodržaný uhol, hĺbka drážky prípadne, aby nemala drážka pri korení valcovú časť širšiu, ktorá by znemožnila bočné zovretie drôtu. Je treba sa presvedčiť, či drôt nie je v drážke utopený, prípadne či nedosadá na dno drážky. Tiež je vhodné si overiť, či prítlačná kladka, prípadne ložisko niekde nezadrháva.

Offline



#29 19-02-2020 15:46:50

momák
Člen
Registrovaný: 08-10-2011
Příspěvky: 427

Re: ETP Bratislava Compact 160

Dobrý den paní Marketo:),jako žena,máte kouzelné záliby:).C o hodláte svařovat?


MIG/MAG Delta DTD 210+hořák Binzel MB 15 AK 4m,Fronius TP 1500+kabely 3a4m,Speedglas 9002X..

Offline



#30 19-02-2020 19:56:07

Marketa
Člen
Registrovaný: 14-02-2020
Příspěvky: 10

Re: ETP Bratislava Compact 160

Ano chci, jsem raději v garáži - než u plotny. Ale tam vařím taky😁

Offline



#31 25-10-2021 21:12:56

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Zdravim,
Nemel byste prosim nekdo schema elektroniky pro compact 160? Nebo aspon manual.(v nem je snad aspon zaponeni svarecky, elektronika rozkreslena neni)
Mam stazen ke compact 230 a nesedi. Bud se vtom nekdo povrtal, nebo to maj trochu jinak. Napriklad ze svorky 10 je napajen stykac i solenoid plynu ... (Svarecka po stisku spinace sepne stykac a ventil, ale po pusteni spinace zustane stykac i ventil sepnut. K rozepnuti dojde az po vypnuti hl.v.)
Diky moc!

Offline



#32 26-10-2021 12:43:05

nešika
Člen
Registrovaný: 18-03-2018
Příspěvky: 199

Re: ETP Bratislava Compact 160

Qth - mám dojem, že zapojení 160/230 se liší (doma se kouknu). Co svářečka  udělá při opětovném stlisknutí tlačítka hořáku?


LINCOLN ELECTRIC Powertec 300, OMICRON Gamastar 1900, L. E. Viking 3350 4C, OPTREL Crystal 2.0

Offline



#33 26-10-2021 12:51:33

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Pouze spusti posun dratu. Ten reaguje jak ma. Ale plyn i napeti je tam po prvnim stisku stale

Offline



#34 26-10-2021 14:18:09

nešika
Člen
Registrovaný: 18-03-2018
Příspěvky: 199

Re: ETP Bratislava Compact 160

Jestli je to možné dej sem fotku Ř.J. ze strany součástek.


LINCOLN ELECTRIC Powertec 300, OMICRON Gamastar 1900, L. E. Viking 3350 4C, OPTREL Crystal 2.0

Offline



#35 26-10-2021 19:39:46

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

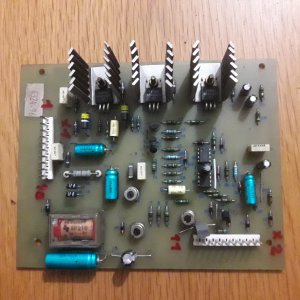

http://www.svarforum.cz/forum/uploads/thumbs/10497_16352696207621900390198566535505.jpg[

Editoval Qth (26-10-2021 19:40:10)

Offline



#36 26-10-2021 19:44:49

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Tu je. Jinak diky za pomoc. Zatim jsem koukal, a resi to to rele na tistaku. Ale jaxi neodpadava. Operaky sem vymenil projistotu, jeden tranzistor byl v haji. Ale ten resil pulzy. Ty uz chodej. Ale proc drzi to rele, na to sem zatim neprisel. Nakreslit si dle desky schema by slo, ale hodnoty odporu zmerim jen po vyletovani. A to se mi nechce, pac ta med na tom laminatu vubec nedrzi. Uz mi ji i vcucla odsavacka...

Offline



#37 26-10-2021 20:09:42

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8503

Re: ETP Bratislava Compact 160

A nezůstává jen viset to relé že už je staré opálené? Uu tohoto typu jde sundat ten průhledný kryt. Zkusil bych relé napojit na vnější zdroj proudu a po chvíli zdroj vypnout, jestli relé vypne.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#38 26-10-2021 20:16:40

nešika
Člen
Registrovaný: 18-03-2018
Příspěvky: 199

Re: ETP Bratislava Compact 160

Qth - tipoval jsem to na to relé, proto jsem chtěl tu fotku. Jinak schéma na 160tku není. :-(


LINCOLN ELECTRIC Powertec 300, OMICRON Gamastar 1900, L. E. Viking 3350 4C, OPTREL Crystal 2.0

Offline



#39 26-10-2021 21:37:20

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Kdyby to bylo to relatko, tak neodpadne ihned po vypnuti hl.v.
To bude jeho rizeni. No zejtra zavolam do ETP a uvidime.
Treba znich vytahnu schematko

Offline



#40 27-10-2021 12:49:28

VašekP
Člen
Registrovaný: 12-10-2013
Příspěvky: 615

Re: ETP Bratislava Compact 160

Pokud relé zůstává v sepnutém stavu, je třeba změřit napětí na jeho cívce. Pokud tam zůstává napětí, je chyba někde ve spínacím obvodu, tedy nejspíš vadný nějaký transistor. To se dá dohledat na spojích DPS. Pokud by relé zůstávalo sepnuté bez napětí, jedná se o mechanickou závadu samotného relé, příčinou můžou být opálené kontakty nebo vadná pružinka popřípadě i jiný problém. To, že relé odpadne vypnutím napájení může být i reakce na mechanický ráz spínače. To lze vyzkoušet vypnutím přívodního kabelu ze zásuvky.

Offline



#41 27-10-2021 16:47:00

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Ano, do rele jde napeti na civku i kdyz nema. Pro zkoumani obvodu
bych rad schema. Nebo ho holt budu muset nakreslit no...

Offline



#42 28-10-2021 04:46:48

VašekP
Člen
Registrovaný: 12-10-2013
Příspěvky: 615

Re: ETP Bratislava Compact 160

Schema bohužel nemám, ale základní rada je hledat od nejběžnějších možných závad. Začal bych kabeláží spouštěcího tlačítka a samotným spínačem. Svody zpúsobené nečistotami na kontaktech a konektorech můžou mít vliv na kvalitu spínání i rozpínání obvodu.  Také transistor s ujetými parametry se může chovat jako tyristor. Pokud je v obvodu operační zesilovač, může být chyba i v něm. Jen tak mimochodem, co tam je za typ OZ a proč byly vyměněny? Dělalo to stejnou chybu i před jejich výměnou?. Častou příčinou potíží všech možných zapojení bývají vadné elektrolytické kondenzátory a občas také kondenzátory keramické. Kdo hledá, ten najde, někdy to ale trvá dost dlouho. Také je potřeba mít nějaké znalosti a zkušenosti a určité základní vybavení měřící technikou. Běžný levný multimetr obvykle nestačí.

Offline



#43 28-10-2021 07:28:32

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1363

Re: ETP Bratislava Compact 160

Vyzerá to tak, že zpožďovací obvod, ktorý má za úlohu zabrániť zavareniu konca drôtu nefunguje správne. Z tak jednoduchého pcb by nemal byť problém odvodiť časť schémy obvodu, ktorý to má na starosti. Potom už jednoduchou analýzou vytypovať možná zdroj závady a ten premerať.

Offline



#44 28-10-2021 10:00:54

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Zdravim a dekuji za odpovedi. Vsechny konektory zkontrolovany po otevreni stroje. Zjisten pravdepodobny zasah kymsi. Konektor X1 zasunut ob pin- nema klic. Taktez mi prijde divne spojeni nekterych dratu. Skoro typuji na kutila.misto spinace horaku sem pripojil jiny, pro pohodlnejsi testovani. Svarecka nekdy zareagovala pouze nahodnym spustenim posunu dratu. Promereny napeti, vse v poradku. Promereny soucastky na desce, zjisten pukly operak, vadny tranzistor spinajici rele.
Vymeneny operaky a tranzistor s dvema elity, ktere mely cca polovicni kapacitu nez uvadenou. Take ovladaci potenciometry dost vychozene, a s vaklama. tak sem je vymenil take. Nastaveni pulzu jiz funguje. Avsak pokud se oba potaky pulzu daji do polohy vyp-maji spinace, posun dratu nefunguje. A problem s nevypinanim. Tuto svarecku neznam, ani sem sni nikdy nepracoval.
Protoze si ani nejsem jist, zdali to uvnitr nekdo neprepojil, nejprve schanim aspon navod, kde je schema svarecky. Protoze je mi napr. divne, ze jsou na stejny vystup desky/pin solenoid plynu a stykac napeti.
Za techto podminek mi prijde brzy, pustit se do kresleni schematka, kdyz ani neznam spravne pripojeni komponentu na tistak. Proto schanim nejdriv navod, pripadne schema desky. Zkontroloval sem zapojeni svarecky dle navodu na C 230, to nesedi prave v pripojeni ventilu a stykace, taktez spinace z pistole. Ostatni sedi.

Offline



#45 28-10-2021 10:41:42

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4785

Re: ETP Bratislava Compact 160

Qth, já už bych měl schema vykresleno.  Je to jednostranná, deska s starými (tedy rozměrnými) součástkami. Nemá smysl skákat z jednoho na druhé. Ze schema vyplynou souvislosti. Postupovat systematicky. Podobně jako Senior jsem opravil tisíce elektronických zařízení (televizory, rozhl. přijímače, magnetef. ale i radiovýškoměry, radiokompasy a p.) a moje doporučení je proto stejné. Podle schema pochopit funkci jednotlivých obvodů a jejich vztah a na základě toho hledat závadu.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#46 28-10-2021 17:16:09

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Souhlasim, nicmene by dost pomohlo vedet, jestli ma bejt vyuzit obvod spinani jen pro rele svareciho napeti, nebo ma spinat i plyn. Opravit desku je jedna vec. Ale jestli jsou ridici obvody spravne pouzity, to nejsem schopen poznat. Pokud svarecku neznam tak nevim, jak ma fungovat. Z obvodu trochu vychazi, ze cas bude ovlivnen zatezi. Tudiz jestli je obvod "pretizen" tim, ze nekomu odeslo rizeni solenoidu, tak ho prifaril ke stykaci- je prece jedno, ze se napeti nevypina, svarovat s tim vpodstate lze...

Offline



#47 28-10-2021 17:19:06

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Moh by nekdo kouknout na stroji, zdali na pin 10 svorkovnice X1 vede oboji a pokud ne, tak zda stykac nebo solenoid?

Offline



#48 28-10-2021 19:17:26

j.bill
Člen
Registrovaný: 23-03-2017
Příspěvky: 709

Re: ETP Bratislava Compact 160

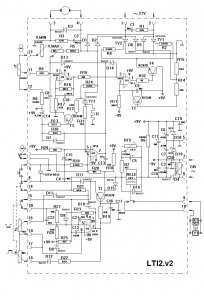

Tady je  schéma desky řízení ETP ale jiného typu, možná bude deska stejná nebo podobná, zkus to omrknout, jestli se něčeho nechytíš. Prý by to mělo být pro všechny Compacty stejné. Vidím tam na pin 9 a 10 paralelně připojený K1 a současně Y1.

http://www.svarforum.cz/forum/uploads/thumbs/1544_lti2.jpg


Lepič vlaštovčích hnízd.  smile
GÜDE GE145W + Proteco P550  ---> Berlan BWIG 180, Omicron OMI 246, LGK60 + Speedglas 9100XX, Predátor a další hračky... - všechno na takové to "domácí žvýkání"

Offline



#49 28-10-2021 21:18:07

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

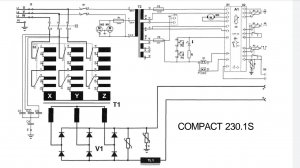

Diky!!! Presne to potrebuju. Schema desky i s pripojenim zbytku.
Tak je to zapojeny dobre. Ja se chytal toho nize...

http://www.svarforum.cz/forum/uploads/thumbs/10497_screenshot_20211028-211242_drive.jpg

Editoval Qth (28-10-2021 21:21:33)

Offline



#50 30-10-2021 01:03:29

Qth
Člen
Registrovaný: 25-10-2021
Příspěvky: 12

Re: ETP Bratislava Compact 160

Vsem dekuji, hlavne j.billovi.

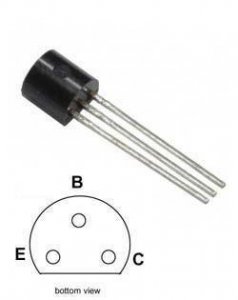

Stroj funguje, problem byly dva elity, ale hlavne BC 635. Nahradil jsem jim kc dle nize uvedeneho pinoutu, ktery mel prodejce u nej 😖
http://www.svarforum.cz/forum/uploads/thumbs/10497_b143.jpg

Editoval Qth (30-10-2021 01:06:54)

Offline
